合肥捷德电子科技有限公司
    视频车位纠导及反向寻车系统

      视频车位纠导及反向寻车系统

      智能车位引导系统是帮助顾客和车辆在最短的时间内找到合适的停车场和停车位,避免车辆找不到停车场,进场后找不到车位,甚至互相抢车位,导致拥堵,提高运营效率,使驾驶者感受到良好的服务和愉快的感受。 智能反向寻车系统是在车主返回停车场时,由于停车场太大或者地形不熟,车主容易找不到车,系统可以帮助车主尽快找到车辆停放的区域,提高车主的满意度,同时加快停车场的车辆周转,提高使用率和收入。

      系统优势

      功能完善

      系统具有完善的车位引导功能,采用成熟的技术和先进的设备,具有高度的技术先进性、稳定性、可靠性和扩展性能。

      1. 准确探测1-3个(或1-6个)车位的空满状态,只要有1个车位空时都显示绿灯,当全部车位都满时红灯。

      2. 可以拍照识别车牌号码,还可以拓展视频录像功能,实时记录车场现场情况;

      3. 具有蓝牙信标定位,用于手机蓝牙导航寻车;

      4. 可以查询车辆位置、车位号和进场时间;

      5. 引导和寻车系统位合二为一。

      成本优势

      1. 视频车位探测器可以探测1-3个(或1-6个)车位,节约人工,线材等工程施工成本;

      2. 具有蓝牙信标,通过手机导航寻车,无需额外使用反向查询机,节省设备费用。

      3. 可以有附加增值功能,比如定位商家店铺,实现异业联盟。

      可靠性高

      1. 系统具有很高的可靠性,采用工业级器件,提高设备性能指标;

      2. 系统采用高速TCP/IP网络架构,成熟稳定;

      3. 监测手段丰富,设备故障时系统具有报警功能,可立即定位及排除故障;

      4. 利用专利核心技术算法,定位准确;

      实用性强

      1. 系统手拉手结构简单合理,性价比高,节约投资成本;

      2. 设备接线灵活,可以随时改变设置以满足不同时期的引导需求。

      扩展方便

      1. 系统具有开放的标准接口及冗余接口,可随时增减设备,满足客户实际需求;

      2. 系统预留,可拓展其它功能,不同功能模块可以按照不同项目的需求进行增减。

      3. 可以配合出入口收费系统,实现通过车牌号缴费,提前交费,自助缴费,做到停车场无人值守。【非标配】

      4. 软件功能强大,并可以根据客户需求增加功能或修改。

      方案介绍

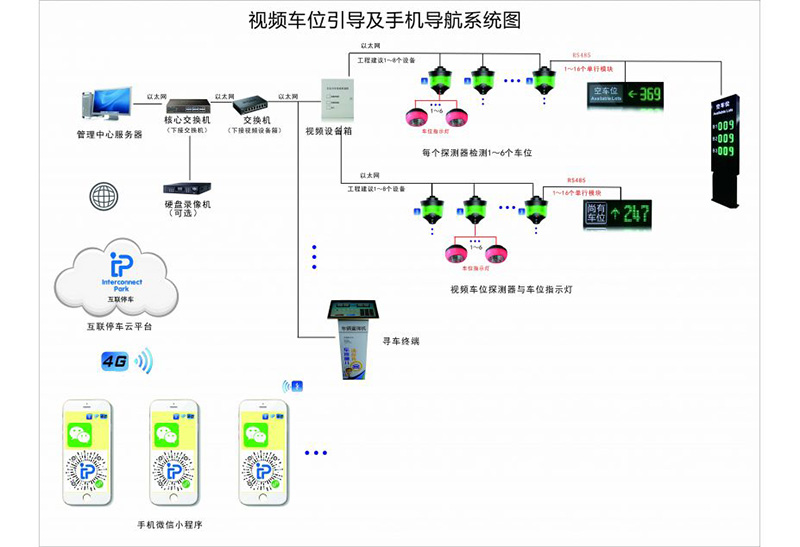

      1.系统架构

      系统采用TCP/IP网络架构,前端视频探测器采用高清视频模式,通过网络手拉手链接方式接入引导设备箱,视频车位探测器识别车位上车牌信息,并实时将车牌和车辆图片通过引导设备箱上传至系统服务器,由系统刷新车位引导屏信息。

      1. 视频探测器可同时处理1-3个(或1-6个)车位的信息;

      2. 设备控制箱内置电源和交换机,交换机一条网线可管理1-8个视频探测器

      3. 蓝牙信标提供定位依据,用户可以微信搜索相关小程序或直接扫描手机导航二维码,加载相关停车场电子地图,实现定位,查找,输入车牌号查询停车区域等功能。

      4. 系统可配置录像功能,对于车位监控视频可全程录像备查,提供停车位安全防范的第一手资料。 【非标配】




      2.系统构成

      视频车位引导及手机导航寻车系统一般是根据车库车位及流向平面图的规划来进行配置,主要包括:

      l主入口引导屏:每个入口一台,显示停车场总的剩余车位

      l高清视频车位探测器:可同时处理1-3个(或1-6个)车位的信息

      l车位引导屏:每个交叉路口一台或每方向一台

      l引导设备箱:内置电源和5口百兆交换机,每条线支持1-8个视频探测器

      主要设备

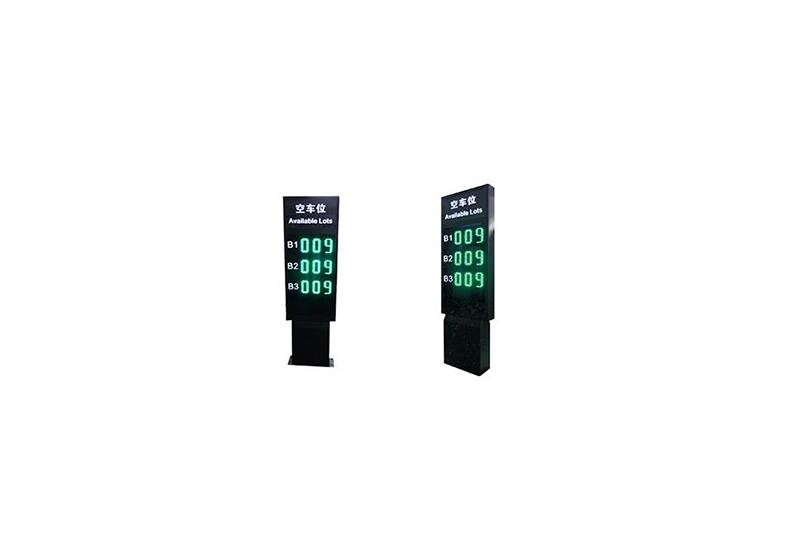

      1.主入口车位显示屏(SNK-3210)

      主入口车位引导屏安装每个停车场入口,标准配置显示1-3行,主要技术参数如下表:


      通讯方式

      RS485

      显示模块

      户外高亮、16×32点阵

      显示内容

      0~9999(4位数字)

      输入电压

      AC220V ± 10%

      电源规格

      DC12V、DC5V

      尺寸

      1700*610*150 mm

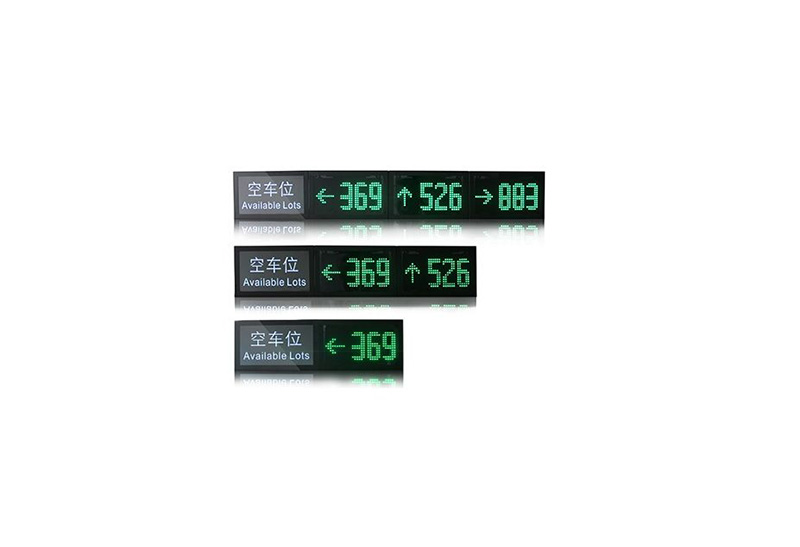

      2.LED车位引导显示屏(SNK-2030)

      采用户外高亮单绿点阵模块显示停车场内部各方向剩余车位,每个方向一个。双向屏和三向屏均为单向屏灵活组合而成,运输、安装、调整均非常简便,安装效果美观。


      通讯方式

      RS485

      输入电压

      AC220V ± 10%

      电源规格

      DC5V

      功耗

      <25W

      显示屏尺寸

      382*230*80mm

      带灯箱尺寸

      770*230*80  mm

      工作温度

      -20℃~+65℃

      显示模块

      户外高亮、16×32点阵

      显示内容

      0~999(3位数字)+箭头

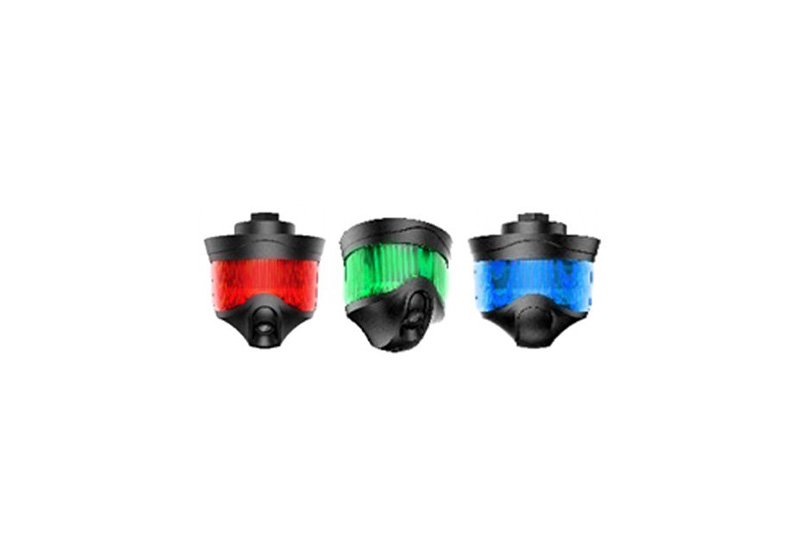

      3.高清视频车位检测器

      采用高清视频检测方式,可处理1-3个车位的状态检测,抓拍图片,进行车牌识别,车型识别,通过网络级联架构上传到服务器,以便系统确定具体车位的占用情况和具体车辆的所在位置。


      通讯方式

      以太网、RS485

      工作电压

      DC24V

      典型功耗

      <5W

      尺寸

      Φ 146×170mm

      工作温度

      -20℃~+65℃

      工作原理

      视频识别

      适用环境

      室内

      上行

      视频设备箱摄像机像素

      检测车位

      1~6个车位

      识别车牌

      新能源车牌、标准车牌

      通讯方式

      以太网、RS485

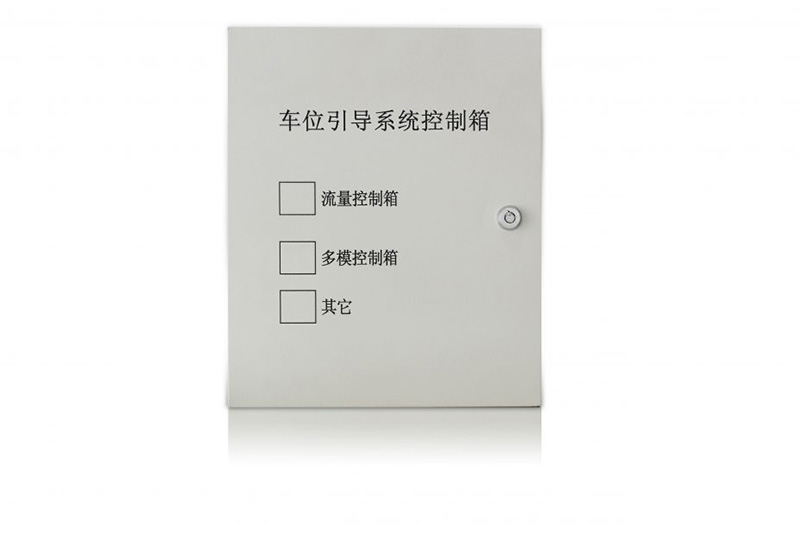

      4.视频设备箱

      视频设备箱,内含电源和交换机,按项目具体结构进行合理规划,同时实现系统供电和数据通讯功能,使系统的整体结构能更规范简洁。


      箱体尺寸

      330mm*275mm*65mm

      工作电压

      IN:DC24

      OUT: DC24V/4.2AV

      五百兆交换机

      一条网线建议1-8个探测器








    SNK-4400 视频探测器


    SNK-3000 控制箱


    SNK-3210 入口引导屏
